Tumbler vibrating screen sieve machine for corn starch separation/for potato chips

 Tumbler vibrating screen sieve machine for corn starch separation/for potato chips   Product Description  1. Brief introduction- Tumbler sieving machine CWYS series tumbler screen machine is a kind of inertial equipment with ma

Technical Feature

  • New
  • Circular
  • Food Processing, corn starch/potato chips separation industry powder sieveing
  • Henan, China (Mainland)
  • Chenwei
  • DZYS
Send Standard Inquiry Add Inquiry List

0 Add Favorite

$1~8

PRIMARY PARAMETERS

Condition
New
Type
Circular
Application
Food Processing, corn starch/potato chips separation industry powder sieveing
Place of Origin
Henan, China (Mainland)
Brand Name
Chenwei
Model Number
DZYS
Voltage
380V/440V 50HZ 3P
Power(W)
0.75-5.5(KW)
Dimension(L*W*H)
As per order
Weight
Variable
Certification
ISO BV CE
Warranty
12 months
After-sales Service Provided
Engineers available to service machinery overseas
Vibration isolation
Steel spring
Noise level
Below 75dB
Frequency
1450rpm
Amplitude
2-5mm
Feeding size
1 mircon up to20mm
Media type
Weave sieve/perforated
Item No
S49-B series Vibrating Screen Separator
Color
Variable
Feed rate
1kg/h-50t/h

DETAIL DESCRIPTION



Tumbler vibrating screen sieve machine for corn starch separation/for potato chips



Product Description





1. Brief introduction- Tumbler sieving machine



CWYS series tumbler screen machine is a kind of inertial equipment with mature



 technology and classical application.



Its new design Philosophy and unique structure making it the closest manual



 screen machine. The Tumbler screen have bright application prospects for its



 perfect screening effect. From the aspect of its trajectory, it is a non-



linear inertial vibrating screen. The Tumbler screen is particularly used to classify



small materiels and fine powder according to its unique structure and working



principle. It is not only apply to dry sieving, but also wet sieving.It is widely used in



mine, building material, metallurgy, foundry, abrasive material, chemical, light



industry, medical, food and other industry.





Its screen and frame are made by different meterials and designed by different



craftwork.Its whole sealing structure prevents materiel dust moving out, so no



worry about air pollution;On the other hand,



it is very easy to add drying ,cooling. dedusting, cleaning and other supporting



facilities as part of the Tumbler screen.





2. Working principle- Tumbler sieving machine





Because of the motion trajectory of the griddle box, the swing screen is also called



compound circle screen. The vibration force produced by the drive system is a



kind of inertia force which is circling the dead axle and changing regularly.



Intrinsically, it is a kind of centrifugal force given by the eccentricity mass circling



around the dead axle. The sieve is ususlly installed horizontally or with tiny angle



(0°-5°). The principle is:when you start the machine,the vibrating part---



the screen box takes circling motion under the influence of the vibrating force.The



screen box drive the sieve to take circling motion periodicity,so the material on



screen surface take bounce motion,meanwhile,the material less than the aperture



drop to the next deck,and the oversize are discharged by the outlet. Finally, the



screening work is completed. From the aspect of its structure and working



principle, the exciter can circumgyrate in two ways according to the motion of the



material, uniformily or contrarily. As a result, we'd better make a choice between



throughput and efficiency according to our practical demand.





3. Parameter-  Tumbler sieving machine







Model

Availability of screening area

(m*m)

Screen slope (angel)

Grain size

(mm)

Frequency(r/min)

Double amplitude(mm)

Power(kw)

Process capacity(t/h)

CWYS600

0.292

0-10

≤100

750



960



1500



5-8

0.25

6-10

CWYS1000

0.785

5-8

1.5

8-15

CWYS1200

1.13

5-8

2.2

15-30

CWYS1600

1.83

5-8

2.2

25-50

CWYS2000

2.63

5-8

4.0

30-60

CWYS2600

5.31

5-8

5.5

45-60










1.Technical parameters listed in the table are under the normal and rated power



condition,refer to the gravel materials of bulk density 1.5-



2.5 and moisture content ≤ 5%.





2.The size listed in the table are all normal data of finalized product, for referance



only, the specific parameters defined according to the different technical details.





3.We sincerely advice users communicate well with our technicians inorder to



make reasonable and scientific decision.

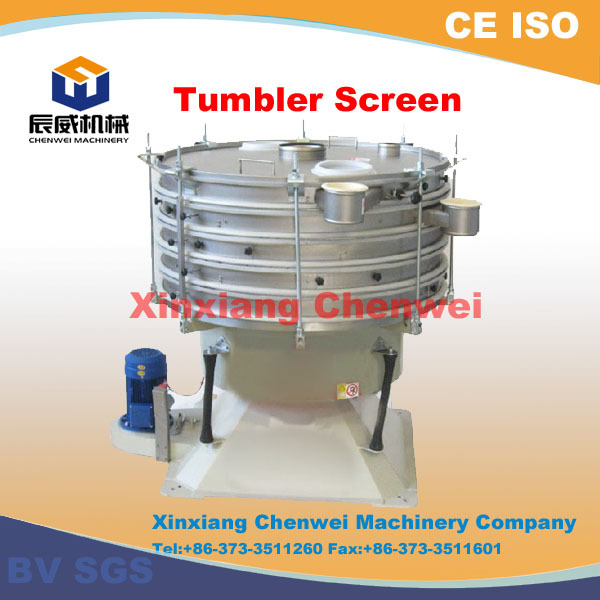

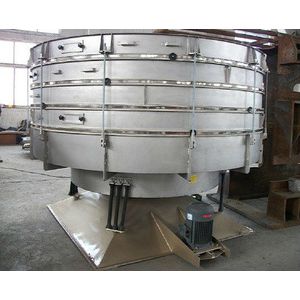

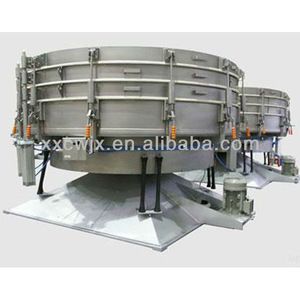

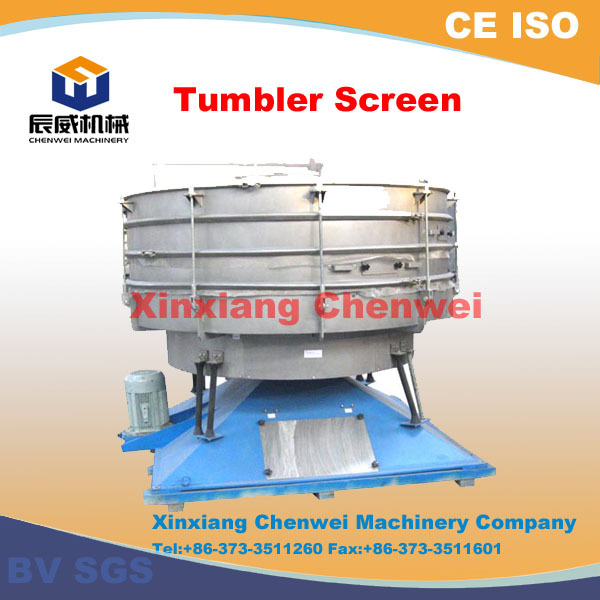

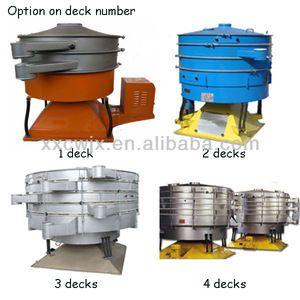

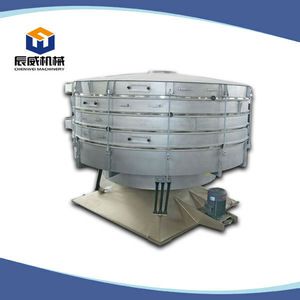

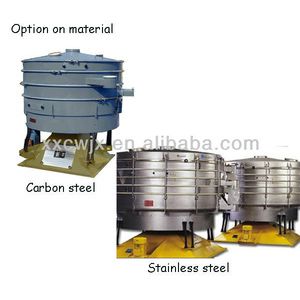

4. Product pictures





Packaging & Shipping











Our Services

Guarrantee and after sale service :



One year guarantee for the whole machine



24hours technical support by email



24 hours online service



Instruction in English language



User manual in PDF and Printed copy



Installation videos



Six free services including regular follow up services:



1.FREE technical enquiries



2.FREE repairs during warranty



3.FREE special services for key projects



4.FREE inspection upon delivery



5.FREE operation and repair training



6.FREE period follow-up and maintenance service











Company Information



Xinxiang Chenwei Machinery Co., Ltd is a manufacturer of vibrating screens,



centrifugal sifters, tumbler screens, gyratory screens and aluminum foil tape



with well-equipped testing equipment and strong technical force.



With a wide range, good quality, reasonable prices and stylish designs, our



products are extensively used in mining, pharmacy, food, chemical, metal



powder and other industries.

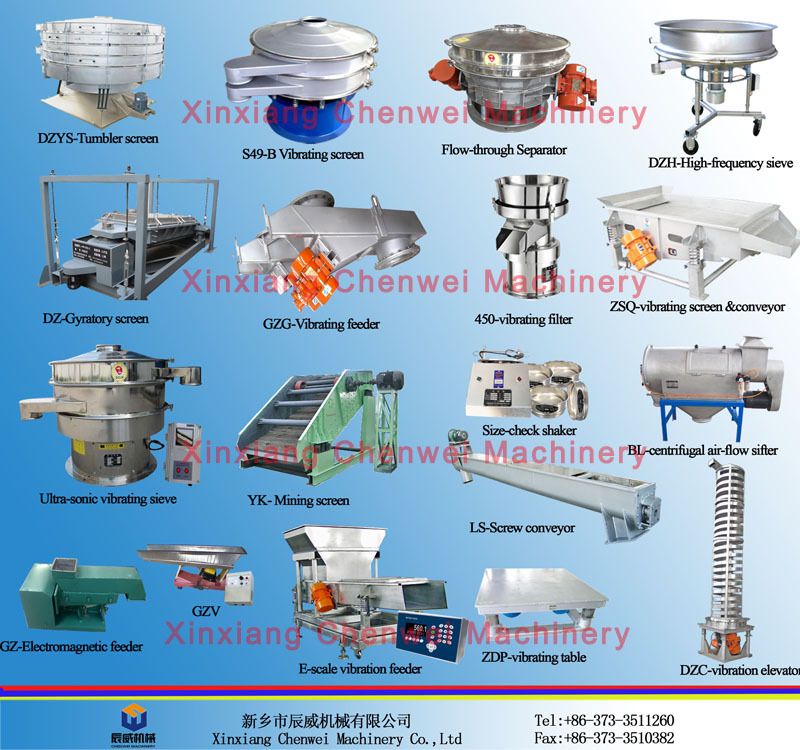

Products display
